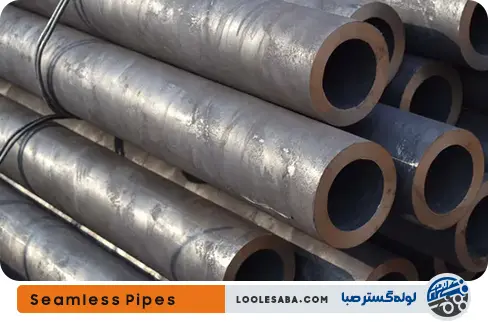

لوله مانیسمان رده ۱۲۰ چیست؟
لوله مانیسمان رده ۱۲۰ یا Sch ۱۲۰، لوله بدون درزی است که ضخامت دیواره آن برای هر سایز اسمی بر اساس جدول Schedule مشخص میشود. عدد ۱۲۰ بهخودیخود «فشار کاری» یا «گرید فولاد» نیست؛ بلکه یک شناسه ابعادی برای ضخامت دیواره است. به همین دلیل برای انتخاب درست، رده باید همراه با سایز اسمی، مشخصات متریال و شرایط طراحی پروژه بررسی شود.
استاندارد ASME B36.10 ابعاد لوله فولادی جوشی و بدون درز را پوشش میدهد. بنابراین عبارت Sch ۱۲۰ بهتنهایی روش ساخت را مشخص نمیکند؛ اگر لوله باید مانیسمان باشد، بدون درز بودن نیز باید در مشخصات خرید جداگانه قید و کنترل شود. برای آشنایی با منطق ردهها، راهنمای Schedule و ردهبندی لوله را ببینید.
برای استعلام قیمت رده ۱۲۰ لوله های مانیسمان، به صفحه ⬅️ مشاهده قیمت لوله مانیسمان رده ۱۲۰ مراجعه کنید یا با کارشناس ما تماس بگیرید.
مشخصات ابعادی لوله رده ۱۲۰
در جدول Sch ۱۲۰ استاندارد ASME B36.۱۰، این رده برای سایزهای NPS ۴ تا NPS ۲۴ تعریف شده است. در نتیجه اگر در بازار برای سایزهای کوچکتر عنوان «رده ۱۲۰» اعلام شود، بهتر است بهجای اتکا به نام رده، قطر خارجی و ضخامت واقعی دیواره با مشخصات سفارش تطبیق داده شود.
| NPS (اینچ) | قطر خارجی OD (میلیمتر) | ضخامت دیواره Sch ۱۲۰ (میلیمتر) | جرم اسمی لوله ساده (kg/m) |
|---|---|---|---|
| 4 | 114.3 | 11.13 | 28.32 |
| 5 | 141.3 | 12.70 | 40.28 |
| 6 | 168.3 | 14.27 | 54.21 |
| 8 | 219.1 | 18.26 | 90.44 |
| 10 | 273.0 | 21.44 | 133.01 |
| 12 | 323.8 | 25.40 | 186.92 |
| 14 | 355.6 | 27.79 | 224.66 |
| 16 | 406.4 | 30.96 | 286.66 |
| 18 | 457.0 | 34.93 | 363.58 |
| 20 | 508.0 | 38.10 | 441.52 |
| 22 | 559.0 | 41.28 | 527.05 |
| 24 | 610.0 | 46.02 | 640.07 |
مقادیر جدول، ابعاد و جرم اسمی لوله ساده را نشان میدهند و جایگزین کنترل گواهی متریال، رواداری ساخت یا الزامات اختصاصی پروژه نیستند. برای مقایسه عمومی وزن ردهها نیز میتوانید جدول وزن لوله فولادی را ببینید.

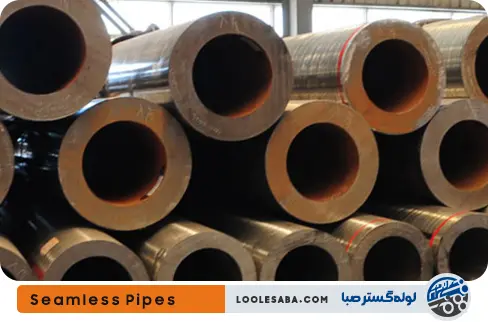

رده ۱۲۰ چه تغییری در ابعاد لوله ایجاد میکند؟
در یک NPS مشخص، قطر خارجی لوله ثابت میماند و با افزایش ضخامت دیواره، قطر داخلی کاهش و جرم هر متر افزایش پیدا میکند. به همین دلیل Sch ۱۲۰ در سایزهایی که تعریف شده، از ردههای سبکتر دیواره ضخیمتری دارد؛ اما همین موضوع بهتنهایی برای تعیین فشار مجاز کافی نیست.
برای مثال، در NPS ۸ قطر خارجی ۲۱۹.۱ میلیمتر است و ضخامت Sch ۱۲۰ برابر ۱۸.۲۶ میلیمتر است. این یعنی قطر داخلی اسمی حدود ۱۸۲.۵۸ میلیمتر خواهد بود. چنین تغییری علاوه بر وزن، بر سطح عبور سیال و محاسبات هیدرولیکی نیز اثر میگذارد.
آیا رده ۱۲۰ یعنی لوله فشارقوی؟
رده ۱۲۰ یک عدد فشار نیست و نمیتوان تنها از روی Schedule، فشار کاری مجاز را تعیین کرد. فشار طراحی به عواملی مانند جنس و گرید متریال، دمای طراحی، ضخامت مؤثر پس از درنظرگرفتن رواداری و خوردگی، قطر لوله، نوع سرویس و کد طراحی وابسته است.
در سامانههای فرایندی، کدهایی مانند ASME B31.۳ برای طراحی، متریال، ساخت، بازرسی و آزمون خطوط لوله الزامات جداگانه دارند. بنابراین انتخاب Sch ۱۲۰ باید نتیجه محاسبه یا الزام مشخصات فنی پروژه باشد، نه یک برچسب عمومی برای «فشار بالا». برای جزئیات بیشتر، راهنمای محاسبه فشار لوله و راهنمای استانداردهای لوله فولادی را بررسی کنید.

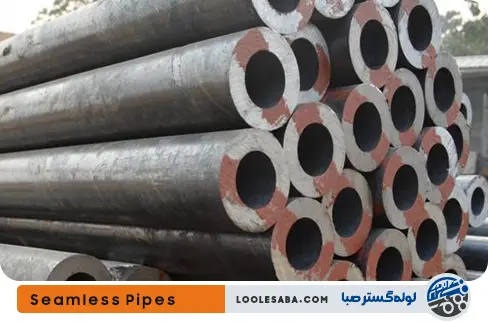

تفاوت رده ۱۲۰ با ردههای پایینتر و بالاتر
در یک سایز اسمی یکسان، Sch ۱۲۰ معمولاً بین ردههای سبکتر مانند Sch ۸۰ و رده سنگینتر Sch ۱۶۰ قرار میگیرد؛ یعنی ضخامت و وزن آن بیشتر از Sch ۸۰ و کمتر از Sch ۱۶۰ است، در سایزهایی که هر دو رده در جدول استاندارد تعریف شدهاند. با این حال انتخاب بین این ردهها نباید فقط بر پایه «بیشتر بودن ضخامت» انجام شود.
- اگر محاسبات پروژه ضخامت کمتری را پاسخگو بداند، انتخاب رده سنگینتر میتواند وزن، هزینه و افت سطح مقطع داخلی را بدون نیاز فنی افزایش دهد.
- اگر ضخامت لازم از Sch ۱۲۰ بیشتر باشد، صرف نام «رده ۱۲۰» معیار ایمنی نیست و باید رده یا ضخامت مناسب طبق طراحی انتخاب شود.
- در همه حالتها، تطابق NPS، OD، ضخامت، متریال و استاندارد ساخت باید همزمان بررسی شود.
برای استعلام لوله مانیسمان رده ۱۲۰ چه اطلاعاتی آماده کنیم؟
یک درخواست دقیق، احتمال خطای تطبیق را کم میکند. حداقل اطلاعات زیر را در استعلام یا سفارش مشخص کنید:
- سایز اسمی: NPS یا DN موردنیاز؛ برای تبدیل صحیح نام سایز به قطر خارجی میتوانید راهنمای NPS، DN و قطر خارجی را ببینید.
- رده یا ضخامت: Sch ۱۲۰ و در صورت حساس بودن پروژه، ضخامت دیواره مورد انتظار بر حسب میلیمتر.
- روش ساخت: در صورتی که پروژه لوله بدون درز میخواهد، Seamless بودن باید صریحاً در مشخصات درج شود.
- مشخصات متریال: استاندارد و گرید موردنیاز مطابق مدارک مهندسی پروژه.
- مقدار سفارش: تعداد، طول شاخه یا متراژ موردنیاز.
- مدارک و آزمونها: هر الزام پروژه برای گواهی متریال، آزمون یا بازرسی باید پیش از سفارش مشخص شود.
قیمت لوله مانیسمان رده ۱۲۰ به چه عواملی وابسته است؟
قیمت نهایی را نمیتوان فقط از روی عبارت Sch ۱۲۰ تعیین کرد. سایز، وزن واحد طول، مشخصات متریال و گرید، مقدار سفارش و شرایط بازار بر قیمت اثر میگذارند. از آنجا که وزن هر متر در رده ۱۲۰ میتواند بهطور محسوسی افزایش یابد، بررسی وزن واقعی سفارش برای مقایسه پیشنهادها اهمیت زیادی دارد.
برای پیگیری قیمت بدون تداخل با مشخصات فنی این صفحه، به صفحه قیمت لوله مانیسمان مراجعه کنید. هنگام مقایسه پیشنهادها، مطمئن شوید سایز، ضخامت، استاندارد، گرید و مقدار سفارش در همه استعلامها یکسان است.
جمعبندی انتخاب Sch ۱۲۰
مهمترین نکته درباره لوله مانیسمان رده ۱۲۰ این است که Schedule فقط ضخامت استاندارد دیواره را در هر NPS مشخص میکند. Sch ۱۲۰ نه گرید متریال است، نه استاندارد ساخت، و نه فشار کاری تضمینشده. انتخاب مطمئن زمانی انجام میشود که سایز، ضخامت، متریال، شرایط طراحی و الزامات پروژه کنار هم کنترل شوند.
اگر هنوز در حال مقایسه ردهها و مشخصات هستید، ابتدا صفحه لوله مانیسمان را برای دید کلی محصول و سپس منابع فنی مرتبط را بررسی کنید؛ برای قیمت نیز از صفحه تخصصی قیمت استفاده کنید.
