لوله مانیسمان رده ۶۰
- آخرین به روز رسانی:۱۱ / ۰۶ / ۱۴۰۵
رده ۶۰ دقیقاً چه مشخصاتی دارد؟

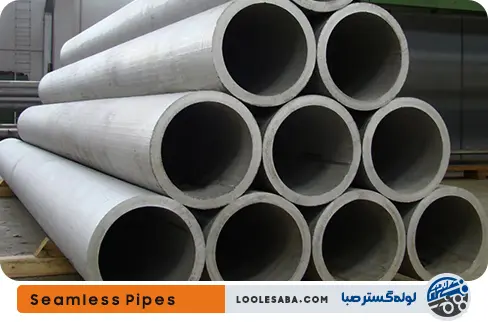

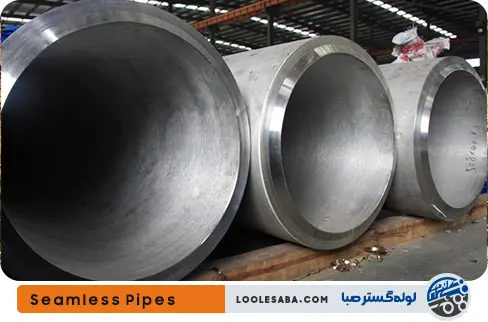

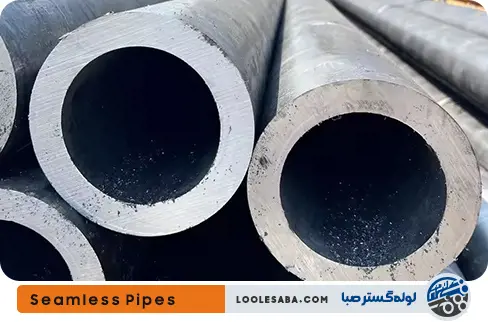

لوله مانیسمان رده ۶۰ یک لوله بدون درز با ضخامت دیوارهای است که باید با ستون Schedule ۶۰ در جدول ابعادی ASME B36.۱۰ تطبیق داده شود. در این جدول، Sch ۶۰ برای اندازههای اسمی NPS ۸ تا NPS ۲۴ تعریف شده است. به همین دلیل، اگر برای سایزهای کوچکتر عبارتی مانند «رده ۶۰» در پیشنهاد فروش یا فهرست بازار دیده میشود، بهتر است ضخامت واقعی دیواره و مرجع ابعادی آن جداگانه کنترل شود؛ صرف نام رده برای تطبیق فنی کافی نیست.
Schedule فقط بخشی از مشخصات ابعادی لوله است و بهتنهایی جنس، گرید یا استاندارد محصول را تعیین نمیکند. برای آشنایی با رابطه رده، ضخامت و سایز اسمی، راهنمای Schedule و ردهبندی لوله را ببینید. اگر تفاوت NPS، DN و قطر خارجی برایتان مبهم است، راهنمای NPS، DN و واحدهای لوله نقطه شروع مناسبتری است.
برای استعلام قیمت رده ۶۰ لوله های مانیسمان، به صفحه ⬅️ مشاهده قیمت لوله مانیسمان رده ۶۰ مراجعه کنید یا با کارشناس ما تماس بگیرید.
جدول ابعاد و وزن لوله مانیسمان رده ۶۰
جدول زیر ابعاد استاندارد Schedule ۶۰ را برای بازهای که این رده در ASME B36.۱۰ تعریف شده نشان میدهد. وزنها، جرم نظری لوله ساده به ازای هر متر هستند و برای برآورد اولیه مناسباند؛ در خرید واقعی باید تلرانسهای ابعادی و مشخصات محصول تحویلی نیز بررسی شوند.
| NPS | DN | قطر خارجی (mm) | ضخامت دیواره (mm) | وزن نظری (kg/m) |
|---|---|---|---|---|
| 8 | 200 | 219.1 | 10.31 | 53.08 |
| 10 | 250 | 273.0 | 12.70 | 81.55 |
| 12 | 300 | 323.8 | 14.27 | 108.96 |
| 14 | 350 | 355.6 | 15.09 | 126.71 |
| 16 | 400 | 406.4 | 16.66 | 160.12 |
| 18 | 450 | 457.0 | 19.05 | 205.74 |
| 20 | 500 | 508.0 | 20.62 | 247.83 |
| 22 | 550 | 559.0 | 22.23 | 294.25 |
| 24 | 600 | 610.0 | 24.61 | 355.26 |
برای برآورد عمومی وزن ردهها و شناخت روش خواندن جدولهای وزنی، میتوانید به جدول وزن لوله فولادی مراجعه کنید.
در خرید رده ۶۰ چه چیزهایی باید با هم تطبیق داده شوند؟
عبارت «لوله مانیسمان رده ۶۰» هنوز یک مشخصات خرید کامل نیست. برای اینکه دو پیشنهاد واقعاً قابل مقایسه باشند، بهتر است حداقل این موارد در یک ردیف سفارش کنار هم ثبت شوند:
- اندازه اسمی NPS یا DN؛
- قطر خارجی و ضخامت دیواره؛
- Schedule ۶۰؛
- استاندارد محصول و گرید موردنیاز پروژه؛
- طول و مقدار موردنیاز؛
- نوع انتها و هر الزام فنی یا مدرک لازم طبق مشخصات پروژه.
اگر استاندارد یا گرید پروژه هنوز مشخص نشده است، بهتر است آن را از روی نام رده حدس نزنید. Schedule یک مرجع ابعادی است و استانداردهای محصول موضوع جداگانهای هستند؛ برای تفکیک این دو، راهنمای استانداردهای لوله فولادی را ببینید.
آیا رده ۶۰ به معنی فشار کاری مشخص است؟
خیر. عدد Schedule مستقیماً یک فشار کاری ثابت را بیان نمیکند. در یک سایز مشخص، ضخامت دیواره یکی از ورودیهای مهم طراحی است، اما فشار مجاز نهایی به عواملی مانند جنس و گرید، تنش مجاز ماده در دمای طراحی، تلرانس ضخامت، خوردگی مجاز، شرایط اتصال و کد طراحی حاکم بر پروژه وابسته است.
بنابراین انتخاب رده ۶۰ برای سرویس فشار یا دمای مشخص باید بر اساس محاسبات و مدارک مهندسی پروژه انجام شود، نه بر اساس برچسبهایی مانند «مناسب فشار بالا». برای آشنایی با منطق این محاسبات، راهنمای محاسبه فشار لوله را مطالعه کنید.
چطور رده ۶۰ را با ردههای دیگر مقایسه کنیم؟
مقایسه صحیح باید در یک NPS یکسان انجام شود. در بازهای که Schedule ۶۰ تعریف شده، ضخامت آن را باید با ضخامت ردههای دیگر همان سایز مقایسه کرد؛ مقایسه دو عدد Schedule بدون ثابت نگهداشتن NPS میتواند نتیجه اشتباه بدهد. همچنین افزایش ضخامت معمولاً قطر داخلی را کاهش و وزن واحد طول را افزایش میدهد.
اگر هدف شما انتخاب میان چند رده است، ابتدا سایز اسمی و نیاز طراحی را مشخص کنید و سپس جدول ابعادی همان سایز را بررسی کنید. صفحه لوله مانیسمان مسیر دسترسی به سایر ردههای موجود در سایت را در اختیار شما قرار میدهد.
برای بررسی قیمت رده ۶۰ چه اطلاعاتی آماده کنیم؟
برای مقایسه قیمت، تنها عبارت «رده ۶۰» کافی نیست. NPS یا DN، ضخامت مورد انتظار، استاندارد و گرید موردنیاز، طول، مقدار و سایر الزامات سفارش باید مشخص باشند تا پیشنهادها روی مشخصات یکسان مقایسه شوند. در صورت نیاز به بررسی مسیر قیمت، به صفحه قیمت لوله مانیسمان مراجعه کنید.
جمعبندی
برای لوله مانیسمان Sch ۶۰، مهمترین نکته این است که نام رده را با ابعاد واقعی اشتباه نگیریم. در جدول ASME B36.۱۰، Schedule ۶۰ برای NPS ۸ تا ۲۴ تعریف شده و هر سایز ضخامت و وزن مشخص خود را دارد. پیش از خرید، NPS، قطر خارجی، ضخامت، استاندارد محصول و گرید پروژه را کنار هم تطبیق دهید و فشار کاری را نیز از روی محاسبات طراحی تعیین کنید، نه از روی شماره Schedule.
