تفاوت لوله مانیسمان رده ۲۰ و ۴۰؛ مقایسه ضخامت، وزن و انتخاب

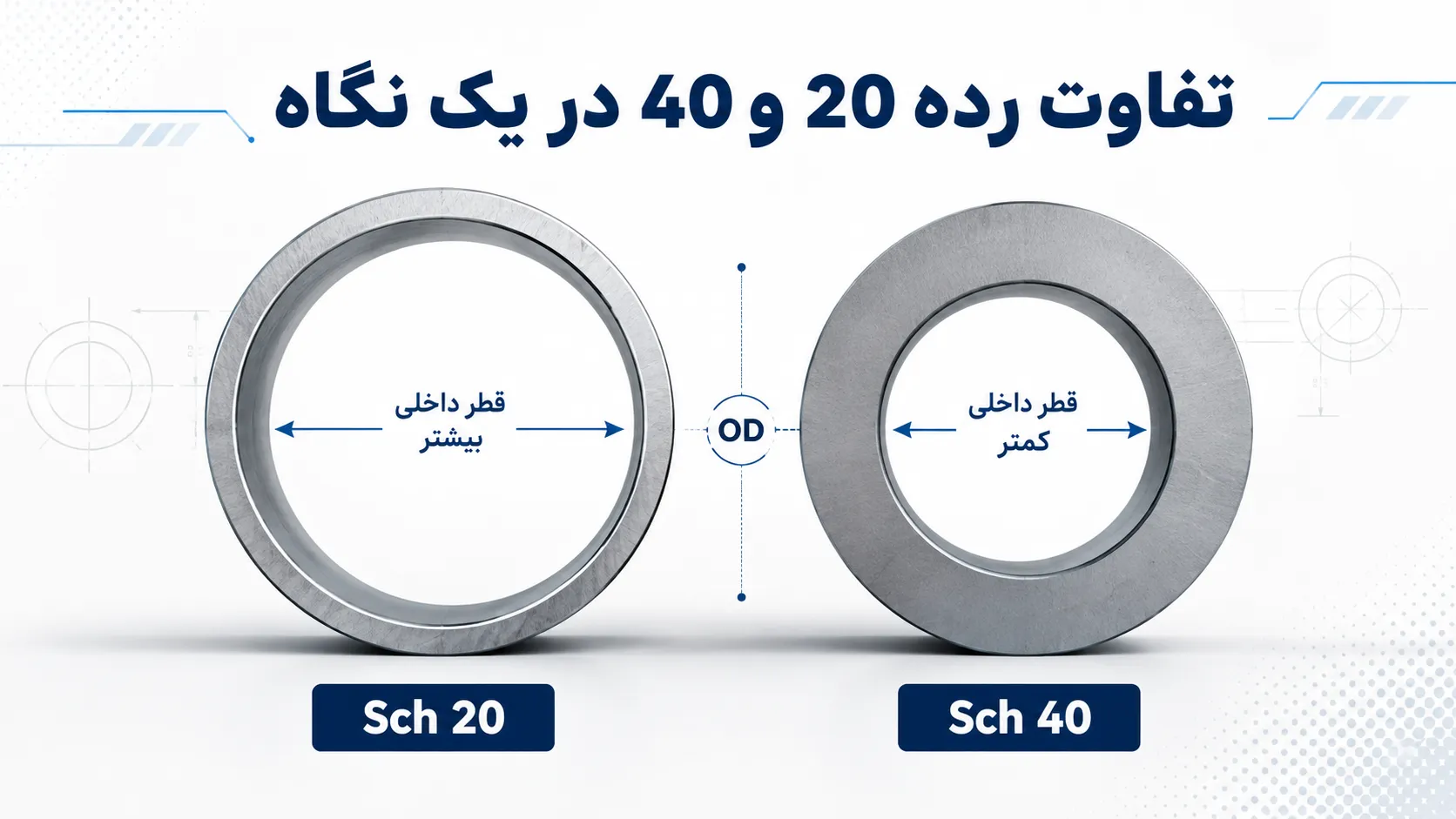

تفاوت رده ۲۰ و ۴۰ در یک نگاه
اگر یک سایز اسمی مشخص را مقایسه کنیم و هر دو رده در جدول ابعادی آن سایز تعریف شده باشند، تفاوت اصلی Sch ۲۰ و Sch ۴۰ در ضخامت دیواره است. رده ۴۰ دیواره ضخیمتر و جرم بیشتری در هر متر دارد و به همین دلیل قطر داخلی آن کوچکتر میشود؛ در همان NPS، قطر خارجی تغییر نمیکند.
اما یک نکته مهمتر از این مقایسه ساده وجود دارد: «رده» بهتنهایی فشار کاری مجاز، جنس لوله یا روش ساخت بدوندرز را تعیین نمیکند. Sch ۲۰ و Sch ۴۰ در اصل مشخصات ابعادیاند و انتخاب نهایی باید همراه با سایز، متریال، دمای طراحی، خوردگی و الزامات کد پروژه انجام شود.
| معیار | Sch 20 | Sch 40 |
|---|---|---|
| ضخامت دیواره در یک NPS مشترک | کمتر | بیشتر |
| قطر خارجی در همان NPS | یکسان با Sch ۴۰ | یکسان با Sch ۲۰ |
| قطر داخلی | بزرگتر | کوچکتر |
| جرم هر متر | کمتر | بیشتر |
| محدوده سایز در جدول ASME B36.۱۰ | برای سایزهای کوچک درج نشده است | در دامنه بسیار گستردهتری از NPSها درج شده است |
| فشار طراحی | از روی Schedule بهتنهایی تعیین نمیشود | |
اول بررسی کنید Sch ۲۰ برای سایز شما واقعاً تعریف شده است
یکی از مهمترین تفاوتهای عملی رده ۲۰ و ۴۰، دامنه سایزهای درجشده در جدول ابعادی است. در ASME B36.۱۰ برای NPSهای کوچکتر از ۸، مقدار Sch ۲۰ درج نشده است. بنابراین اگر در بازار با عبارتی مثل «مانیسمان رده ۲۰ سایز کوچک» روبهرو میشوید، نباید فقط برچسب فروش را معادل Sch ۲۰ استاندارد فرض کنید.
در چنین استعلامی، حداقل سه داده را کنار هم بخواهید: NPS یا سایز اسمی، قطر خارجی و ضخامت واقعی دیواره. این کنترل ساده مشخص میکند کالای پیشنهادی واقعاً با چه مشخصات ابعادی تطابق دارد. برای درک دقیقتر رابطه NPS، قطر خارجی و Schedule، راهنمای Schedule و ردهبندی لوله را ببینید.
مقایسه ضخامت و وزن رده ۲۰ و ۴۰ در چند سایز مشترک
نمونههای زیر برای سایزهایی انتخاب شدهاند که هر دو Schedule در جدول ابعادی ASME B36.۱۰ مقدار دارند. جرمها، جرم اسمی لوله فولادی با انتهای ساده هستند و برای مقایسه ابعادی بهکار میروند.
| NPS | قطر خارجی (mm) | Sch ۲۰: ضخامت (mm) | Sch ۲۰: جرم (kg/m) | Sch ۴۰: ضخامت (mm) | Sch ۴۰: جرم (kg/m) |
|---|---|---|---|---|---|
| 8 | 219.1 | 6.35 | 33.3 | 8.18 | 42.6 |
| 12 | 323.9 | 6.35 | 49.7 | 10.31 | 79.7 |
| 20 | 508.0 | 9.53 | 117.2 | 15.09 | 183.4 |
| 24 | 609.6 | 9.53 | 141.1 | 17.48 | 255.4 |
این جدول نشان میدهد اختلاف رده ۲۰ و ۴۰ یک «عدد ثابت میلیمتری» نیست. با تغییر NPS، ضخامت متناظر هر Schedule نیز تغییر میکند. به همین دلیل عباراتی مانند «رده ۴۰ همیشه چند میلیمتر ضخیمتر است» مبنای قابل اتکایی برای خرید یا طراحی نیستند.
برای مشخصات مستقل هر رده میتوانید صفحات لوله مانیسمان رده ۲۰ و لوله مانیسمان رده ۴۰ را جداگانه بررسی کنید.
تفاوت قطر داخلی چه اثری دارد؟
وقتی NPS ثابت باشد، افزایش ضخامت دیواره به سمت داخل اتفاق میافتد؛ بنابراین Sch ۴۰ نسبت به Sch ۲۰ قطر داخلی کمتری خواهد داشت. این موضوع میتواند روی سطح مقطع عبور سیال، سرعت جریان و افت فشار اثر بگذارد. اندازه این اثر را نمیتوان فقط از نام رده نتیجه گرفت و باید با قطر واقعی، دبی و شرایط سیستم محاسبه شود.
از طرف دیگر، دیواره ضخیمتر یعنی فولاد بیشتر در واحد طول. این افزایش جرم میتواند در وزن کل خط، بار وارد بر ساپورتها، حمل و عملیات نصب اهمیت پیدا کند. اگر مقایسه خرید انجام میدهید، وزن را فقط یک شاخص هزینه نبینید؛ ابتدا باید مطمئن شوید مشخصات فنی مبنای هر پیشنهاد با نیاز پروژه یکسان است.
آیا رده ۴۰ همیشه فشار بیشتری تحمل میکند؟
اگر قطر، متریال، دما، کیفیت ساخت و سایر متغیرهای طراحی یکسان باشند، افزایش ضخامت دیواره معمولاً ظرفیت بیشتری در برابر فشار داخلی ایجاد میکند. با این حال، Sch ۴۰ را نباید یک «فشار مجاز ثابت» و Sch ۲۰ را یک «فشار کمتر ثابت» تعریف کرد.
در طراحی واقعی، فشار مجاز به عواملی مانند قطر خارجی، ضخامت مؤثر، خواص و تنش مجاز متریال در دمای طراحی، ضرایب کد، تلرانسها و خوردگی وابسته است. کدهایی مانند ASME B31.۳ نیز طراحی فشار را در کنار الزامات مواد، ساخت، بازرسی و آزمون بررسی میکنند. اگر هدف شما انتخاب برای یک فشار مشخص است، از راهنمای محاسبه فشار لوله شروع کنید و Schedule را نتیجه یک بررسی مهندسی بدانید، نه جایگزین آن.
رده ۲۰ یا ۴۰؛ کدام برای انتخاب شما مناسبتر است؟
انتخاب درست را بهتر است با مشخصات پروژه آغاز کنید، نه با این فرض که «رده بالاتر همیشه بهتر است». رده ضخیمتر ممکن است برای طراحی لازم باشد، اما همزمان جرم بیشتر و قطر داخلی کمتر ایجاد میکند. در مقابل، انتخاب دیواره نازکتر فقط به دلیل وزن یا هزینه کمتر هم بدون بررسی طراحی قابل دفاع نیست.
| اگر وضعیت شما این است | اقدام مناسب |
|---|---|
| نقشه یا مشخصات فنی پروژه دقیقاً Sch ۲۰ یا Sch ۴۰ را تعیین کرده است | همان Schedule را همراه با NPS، متریال و استاندارد کالای درخواستی در استعلام درج کنید؛ تغییر رده را بدون تأیید فنی انجام ندهید. |
| فقط فشار و دمای طراحی را میدانید | ابتدا ضخامت موردنیاز را طبق کد طراحی و مشخصات متریال تعیین کنید؛ سپس Schedule متناظر را انتخاب کنید. |
| برای سایز کوچک پیشنهاد «رده ۲۰» دریافت کردهاید | قطر خارجی و ضخامت واقعی را مکتوب بگیرید و تطابق آن را با جدول ابعادی مرجع بررسی کنید. |
| دو پیشنهاد قیمت Sch ۲۰ و Sch ۴۰ را مقایسه میکنید | فقط مبلغ نهایی را مقایسه نکنید؛ NPS، ضخامت، متریال، طول، مشخصات فنی و مدارک خواستهشده باید بر یک مبنای یکسان مقایسه شوند. |
Schedule با «مانیسمان بودن» یکی نیست
Sch ۲۰ و Sch ۴۰ مشخصات ضخامت دیوارهاند؛ بدوندرز بودن، روش ساخت لوله است. استاندارد ابعادی ASME B36.۱۰ نیز ابعاد لوله فولادی جوشی و بدوندرز را پوشش میدهد. بنابراین عبارت «مانیسمان رده ۴۰» در یک سفارش، دو ویژگی جداگانه را کنار هم بیان میکند: لوله باید بدوندرز باشد و ابعاد آن با Schedule ۴۰ موردنظر تطابق داشته باشد.
این تفکیک هنگام استعلام مهم است، چون نوشتن صرف «لوله رده ۴۰» برای مشخصکردن روش ساخت کافی نیست. در مقابل، نوشتن صرف «لوله مانیسمان» نیز ضخامت دیواره را مشخص نمیکند.
برای مقایسه خرید، مشخصات پیشنهادها را یکسان کنید
اگر هدف از مقایسه رده ۲۰ و ۴۰ رسیدن به یک استعلام دقیق است، مشخصات هر قلم را در یک قالب ثابت ثبت کنید: نوع ساخت، NPS، قطر خارجی در صورت نیاز، Schedule یا ضخامت، مشخصات متریال، طول و الزامات مستندی که پروژه تعیین کرده است. این کار جلوی مقایسه دو کالای ظاهراً مشابه اما فنیِ متفاوت را میگیرد.
برای آمادهکردن درخواست خرید و بررسی پیشنهاد تأمینکننده، راهنمای خرید لوله مانیسمان مسیر کاملتری برای تنظیم مشخصات استعلام ارائه میکند. اگر بعد از تعیین مشخصات فنی به مرحله بررسی هزینه رسیدهاید، صفحه قیمت لوله مانیسمان مقصد مناسبتری برای بخش تجاری تصمیم است.
جمعبندی
در سایزی که هر دو رده تعریف شده باشند، Sch ۴۰ نسبت به Sch ۲۰ دیواره ضخیمتر، جرم بیشتر و قطر داخلی کوچکتری دارد، در حالی که قطر خارجی همان NPS ثابت میماند. با این حال، انتخاب بین این دو نباید به یک قاعده ساده مثل «فشار کم = رده ۲۰» و «فشار بیشتر = رده ۴۰» تقلیل پیدا کند.
پیش از انتخاب، ابتدا بررسی کنید Schedule موردنظر برای NPS شما در مرجع ابعادی تعریف شده است، سپس ضخامت لازم را با شرایط طراحی و مشخصات متریال تطبیق دهید. در استعلام نیز بهجای اتکا به نام بازاری رده، NPS، قطر خارجی و ضخامت واقعی را مکتوب کنید؛ مخصوصاً زمانی که برای سایزهای کوچک عنوان «رده ۲۰» پیشنهاد میشود.
