تفاوت لوله بدون درز و درزدار؛ مقایسه فنی برای انتخاب
تفاوت اصلی لوله بدون درز و درزدار چیست؟

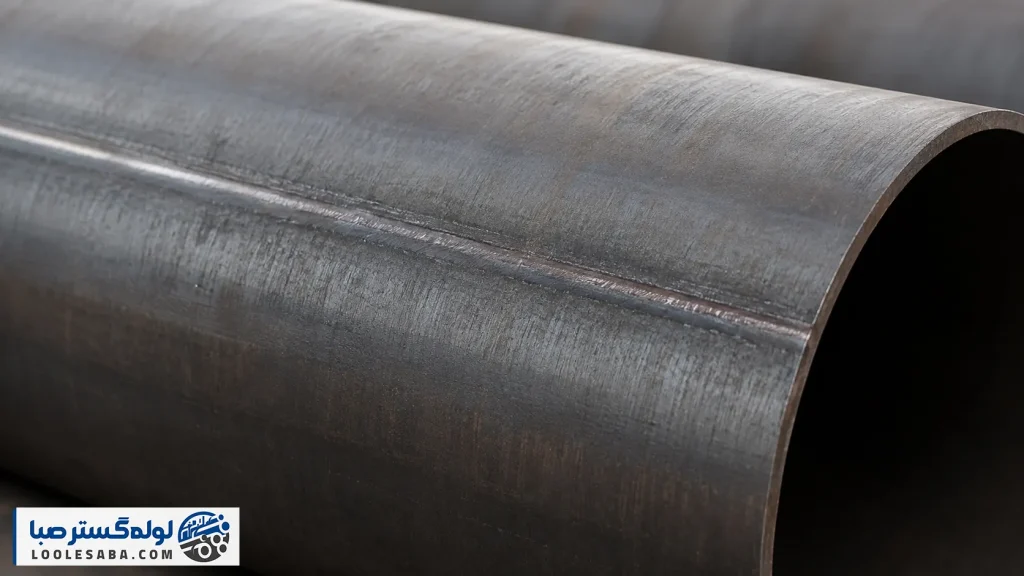

تفاوت پایه در روش ساخت است: لوله بدون درز یا مانیسمان در طول بدنه خط جوش ندارد، در حالی که لوله درزدار از شکلدهی ورق یا نوار فولادی و اتصال لبهها با یک فرایند جوش ساخته میشود. با این حال، همین تفاوت بهتنهایی برای اعلام «بهتر بودن»، فشار مجاز یا مناسببودن یک لوله برای پروژه کافی نیست.
انتخاب درست باید همزمان به استاندارد محصول، گرید متریال، NPS یا قطر خارجی، ضخامت دیواره، روش ساخت مجاز، فشار و دمای طراحی، شرایط سیال و الزامات بازرسی توجه کند. روش ساخت یکی از ستونهای مشخصات لوله است، نه میانبری برای اعلام فشار مجاز.
| معیار | لوله بدون درز | لوله درزدار |
|---|---|---|
| ویژگی ساخت | فاقد خط جوش طولی در بدنه | دارای اتصال جوشی حاصل از شکلدهی ورق یا نوار |
| نامهای رایج | Seamless، در بازار ایران «مانیسمان» | Welded؛ بسته به فرایند میتواند خانوادههایی مانند ERW/HFW یا SAW داشته باشد |
| استاندارد محصول | بعضی استانداردها فقط بدوندرز را میپذیرند و بعضی هر دو روش را پوشش میدهند | باید فرایند جوش مجاز در استاندارد و سفارش مشخص باشد |
| Schedule و ابعاد | روش ساخت با Schedule یکی نیست؛ لولههای جوشی و بدوندرز میتوانند در یک NPS و Schedule، ابعاد اسمی یکسان داشته باشند | |
| فشار مجاز | از نام Seamless یا Welded بهتنهایی به دست نمیآید و باید طبق کد طراحی و مشخصات واقعی لوله تعیین شود | |
| کنترل خرید | استاندارد، گرید، روش ساخت، ابعاد، ضخامت و الزامات آزمون باید در یک مبنای مشخص مقایسه شوند | |
«مانیسمان همیشه قویتر است» چرا قاعده دقیقی نیست؟
نبود خط جوش یک تفاوت واقعی در ساخت است، اما نتیجهگیری مستقیم از آن به «تحمل فشار بیشتر در همه شرایط» دقیق نیست. ظرفیت طراحی یک لوله از مجموعهای از متغیرها به دست میآید؛ از جمله مشخصات ماده، قطر، ضخامت مؤثر، دمای طراحی، تلرانسها، خوردگی مجاز و ضرایبی که کد حاکم برای همان محصول و روش ساخت در نظر میگیرد.
برای نمونه، ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز را برای دامنه تعریفشده خود پوشش میدهد. در مقابل، ASTM A53/A53M دامنهای دارد که لوله فولادی جوشی و بدوندرز را شامل میشود. API Spec 5L نیز برای Line Pipe الزامات ساخت، بازرسی، آزمون، مارکینگ و قابلیت ردیابی را برای لولههای فولادی بدوندرز و جوشی تعیین میکند. بنابراین خود استاندارد و نوع محصول خواستهشده تعیین میکند که کدام روش ساخت مجاز است.
اگر دیتاشیت پروژه صراحتاً ASTM A106 بخواهد، جایگزینکردن آن با یک لوله جوشی صرفاً به این دلیل که ضخامت یا قیمت مشابهی دارد، تطابق با سفارش را حفظ نمیکند. برعکس، وقتی استاندارد پروژه روش جوشی را مجاز میداند، وجود خط جوش بهتنهایی دلیل رد محصول نیست؛ باید انطباق همان محصول با استاندارد، فرایند ساخت و الزامات آزمون بررسی شود.
برای دیدن جایگاه استانداردهای مختلف و تفاوت دامنه آنها، راهنمای استانداردهای لوله فولادی را ببینید.
آیا لوله مانیسمان و درزدار میتوانند یک Schedule داشته باشند؟
بله. Schedule روش ساخت نیست؛ یک نامگذاری ابعادی برای ضخامت دیواره در کنار اندازه اسمی لوله است. ASME B36.۱۰ ابعاد لوله فولادی wrought جوشی و بدوندرز را استاندارد میکند. در نتیجه، دو لوله میتوانند NPS و Schedule یکسان داشته باشند اما از دو مسیر ساخت متفاوت بیایند.
مثلاً نوشتن «لوله ۴ اینچ Sch ۴۰» هنوز مشخص نمیکند محصول باید بدوندرز باشد یا جوشی. برای یک سفارش فنی باید نوع ساخت نیز جداگانه ذکر شود. به همان ترتیب، عبارت «لوله مانیسمان» بهتنهایی ضخامت دیواره را مشخص نمیکند.
اگر رابطه NPS، قطر خارجی و ضخامت برایتان مبهم است، راهنمای Schedule و ردهبندی لوله توضیح کاملتری درباره این بخش از مشخصات ارائه میکند.
فشار و دمای کاری را چگونه وارد مقایسه کنیم؟
برای انتخاب بین لوله جوشی و بدوندرز، بهتر است از شرایط طراحی شروع کنید، نه از یک برچسب عمومی مثل «فشار بالا» یا «فشار پایین». ابتدا باید کد طراحی پروژه، فشار و دمای طراحی، متریال، قطر و ضخامت موردنیاز روشن شود. سپس بررسی میشود که استاندارد محصول چه روشهای ساختی را میپذیرد و آیا مشخصات پروژه محدودیت بیشتری ایجاد کرده است یا نه.
این ترتیب مهم است، چون ممکن است دو گزینه از نظر قطر خارجی و ضخامت اسمی مشابه به نظر برسند، اما استاندارد، گرید، روش ساخت یا الزامات آزمون آنها یکسان نباشد. همچنین یک Schedule مشخص را نمیتوان به یک فشار کاری ثابت تبدیل کرد.
اگر سؤال اصلی شما ظرفیت فشار است، بهجای استفاده از جدولهای عمومی «مانیسمان در برابر درزدار»، از راهنمای محاسبه فشار لوله شروع کنید و اطلاعات محصول واقعی را در محاسبه وارد کنید.
تفاوت در روش تولید چه اثری بر کنترل کیفیت دارد؟
در لوله بدوندرز، موضوع کنترل کیفیت بر متریال، یکنواختی و سلامت بدنه، ابعاد و آزمونهای تعیینشده در استاندارد محصول متمرکز است. در لوله جوشی، علاوه بر این موارد، فرایند ایجاد اتصال و الزامات مربوط به ناحیه جوش نیز اهمیت دارد. نوع آزمون، دامنه آزمون و معیار پذیرش باید از استاندارد محصول و سفارش فنی استخراج شود؛ نمیتوان برای همه لولههای جوشی یک نسخه واحد نوشت.
همین نکته یکی از دلایلی است که عبارت کلی «درزدار» برای خرید صنعتی کافی نیست. ERW/HFW، SAW و سایر فرایندهای مجاز، یک نام واحد برای روش ساخت نیستند و الزامات آنها میتواند با استاندارد محصول و کاربرد تغییر کند.
جدول تصمیم: بدون درز یا درزدار؟
| وضعیت پروژه | مسیر تصمیم |
|---|---|
| استاندارد یا دیتاشیت، روش ساخت را صریحاً مشخص کرده است | همان روش ساخت را رعایت کنید؛ تغییر آن نیازمند بررسی و تأیید فنی است |
| ASTM A106 در سفارش آمده است | این مشخصات به لوله بدوندرز مربوط است؛ گزینه جوشی را معادل آن فرض نکنید |
| استانداردی مانند ASTM A53 هر دو روش را در دامنه خود دارد | نوع دقیق محصول، گرید، روش ساخت و سایر الزامات سفارش را مشخص کنید؛ صرف نام استاندارد کافی نیست |
| API 5L برای خط لوله مطرح است | امکان seamless و welded در خانواده استاندارد وجود دارد؛ مشخصات پروژه، سطح محصول، روش ساخت و الزامات آزمون باید دقیق شوند |
| فقط NPS و Schedule مشخص شده است | هنوز روش ساخت تعیین نشده؛ Seamless/Welded را جداگانه در مشخصات خرید بنویسید |
| فقط قیمت دو گزینه را دارید | قبل از مقایسه مبلغ، استاندارد، گرید، نوع ساخت، ابعاد، ضخامت و الزامات مدارک را هممبنا کنید |
پنج اشتباه رایج هنگام مقایسه مانیسمان و درزدار
- یکی گرفتن Schedule با روش ساخت: Sch ۴۰ یا Sch ۸۰ مشخص نمیکند لوله بدوندرز است یا جوشی.
- اعلام فشار مجاز از روی نام محصول: «مانیسمان» یا «درزدار» بهتنهایی عدد فشار کاری تولید نمیکند.
- نوشتن فقط «ASTM» در سفارش: باید شماره مشخصات، گرید و نوع محصول موردنیاز روشن باشد.
- رد خودکار لوله جوشی به خاطر وجود درز: اگر استاندارد و مشخصات پروژه روش جوشی را مجاز بدانند، ارزیابی باید بر پایه انطباق همان محصول انجام شود.
- مقایسه قیمت دو کالای فنی متفاوت: قیمت را فقط وقتی مقایسه کنید که سطر فنی دو پیشنهاد هممعنا شده باشد.
برای استعلام چه مشخصاتی را بنویسیم؟
برای جلوگیری از ابهام، حداقل این موارد را در شرح کالا مشخص کنید: نوع ساخت (بدوندرز یا فرایند جوشی موردنظر)، استاندارد محصول، گرید، NPS یا قطر خارجی، Schedule یا ضخامت دیواره و هر الزام آزمون یا مدرکی که پروژه تعیین کرده است. اگر طول، نوع انتها، پوشش یا شرایط تحویل نیز بخشی از مشخصات پروژه است، آنها را جداگانه اضافه کنید.
این روش باعث میشود مقایسه تجاری روی کالای همتعریف انجام شود، نه روی دو عنوان بازاری شبیه به هم. پس از مشخصشدن نیاز فنی، برای بررسی خانواده محصول میتوانید صفحه لوله مانیسمان و صفحه لوله درزدار را جداگانه ببینید. اگر انتخاب فنی به گزینه بدوندرز رسیده و مرحله بعد بررسی هزینه است، صفحه قیمت لوله مانیسمان مقصد تجاری مرتبط است.
جمعبندی
تفاوت لوله بدون درز و درزدار از خط تولید شروع میشود، اما تصمیم مهندسی در همانجا تمام نمیشود. نبود یا وجود خط جوش باید همراه با استاندارد، گرید، ابعاد، ضخامت، شرایط طراحی و الزامات آزمون خوانده شود.
اگر مشخصات پروژه یک روش ساخت را الزام کرده است، همان الزام نقطه شروع انتخاب است. اگر هر دو روش مجازند، مقایسه باید میان دو محصول واقعاً هممشخصات انجام شود. به این ترتیب نه لوله بدوندرز بهصورت خودکار «بهترین» فرض میشود و نه لوله جوشی صرفاً به دلیل وجود درز کنار گذاشته میشود.
