تفاوت API ۵L Gr.B و ASTM A۱۰۶ Gr.B؛ راهنمای انتخاب گرید لوله

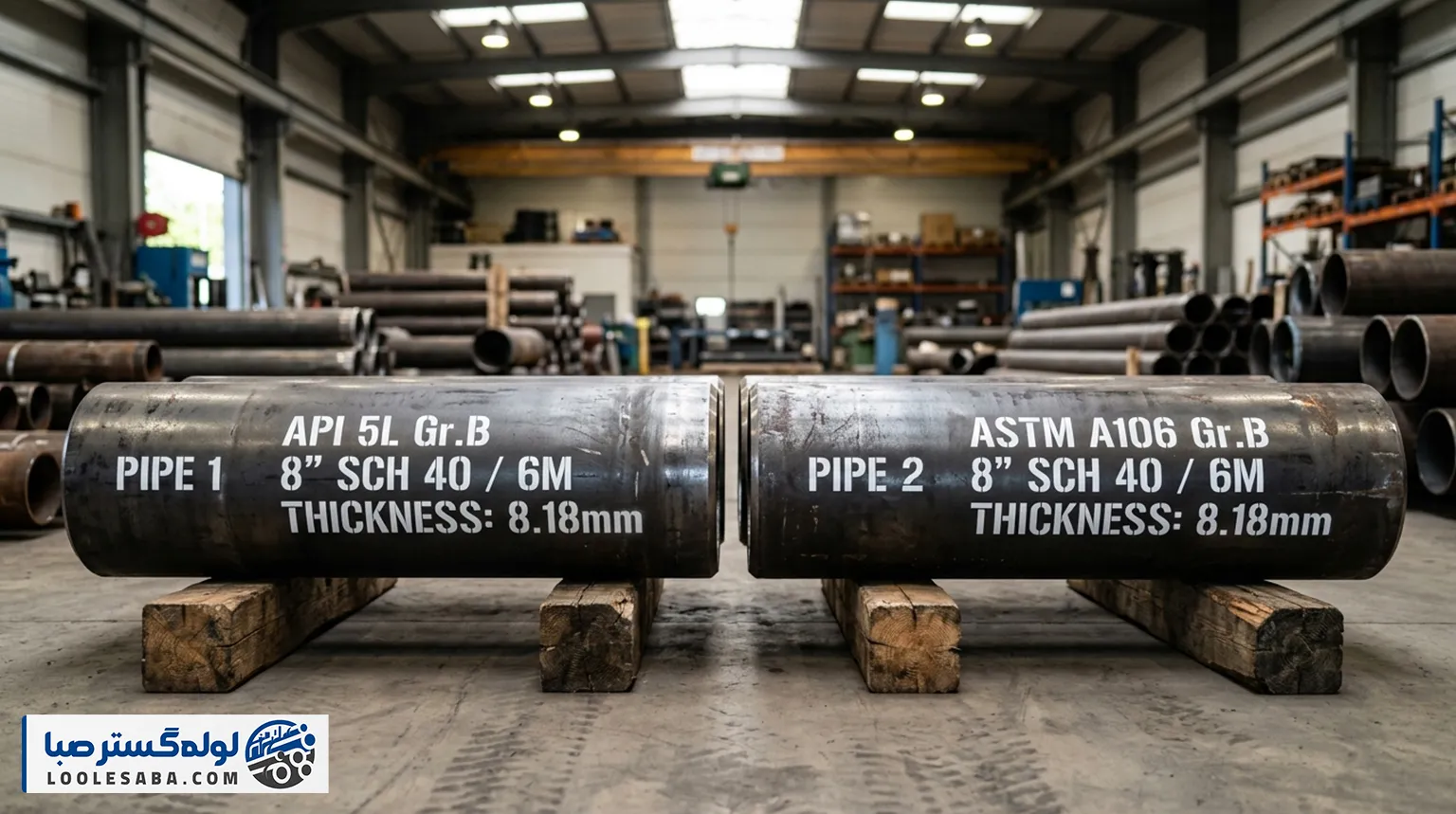

API 5L Gr.B و ASTM A106 Gr.B در یک نگاه
این دو نام از نظر خواص پایه به هم نزدیکاند، اما یک چیز نیستند و نباید فقط به دلیل شباهت عددهای استحکام بهجای هم نوشته شوند. API 5L Grade B یک گرید در Specification لوله خط انتقال است و میتواند برای لوله بدون درز یا جوشی تعریف شود؛ ASTM A106 Grade B گریدی در Specification لوله فولاد کربنی بدون درز برای سرویس دمای بالا است. بنابراین انتخاب درست از «کاربرد پروژه و سند حاکم» شروع میشود، نه از این پرسش که کدام Grade B قویتر است.
اگر هنوز تفاوت نقش Specification، استاندارد ابعادی و کد طراحی برایتان روشن نیست، ابتدا راهنمای استانداردهای لوله فولادی را ببینید. این صفحه فقط روی مقایسه دو گزینه مشخص API 5L Gr.B و ASTM A106 Gr.B تمرکز دارد.
قبل از مقایسه، یک اشتباه نامگذاری را اصلاح کنیم
عبارت «A106» بهتنهایی نام گرید نیست؛ ASTM A106 یک Specification است و داخل آن Grade A، B و C تعریف میشود. به همین ترتیب، API 5L نیز یک Specification است و Grade B تنها یکی از گریدهای آن است. پس مقایسه دقیق باید بین API 5L Grade B و ASTM A106 Grade B انجام شود.
این تفاوت فقط واژهشناسی نیست. اگر روی درخواست خرید صرفاً «Gr.B» نوشته شود، سازنده یا فروشنده نمیداند محصول باید تحت کدام Specification، با چه روش ساخت، چه سطح آزمون و چه الزامات مستندسازی تحویل شود.
جدول مقایسه API 5L Grade B و ASTM A106 Grade B
| معیار | API 5L Grade B | ASTM A106 Grade B |
|---|---|---|
| نقش اصلی Specification | لوله خط انتقال (Line Pipe) | لوله فولاد کربنی بدون درز برای سرویس دمای بالا |
| روش ساخت | بدون درز یا جوشی، مطابق مسیرهای مجاز Specification | بدون درز |
| نامگذاری متریک رایج | Grade B / L245 | Grade B |
| حداقل تنش تسلیم | حدود ۲۴۵ MPa برای Grade B / L245 | ۲۴۰ MPa برای Grade B |
| حداقل استحکام کششی | 415 MPa | 415 MPa |
| PSL | PSL ۱ یا PSL ۲، مطابق سفارش و الزامات پروژه | ساختار PSL ندارد |
| آیا بهتنهایی فشار مجاز را تعیین میکند؟ | خیر | خیر |
| آیا میتواند Dual Certified باشد؟ | بله، فقط اگر محصول واقعاً الزامات هر دو Specification را برآورده کند و مدارک آن این انطباق را نشان دهند. | |
شباهت دو عدد ۴۱۵ MPa در استحکام کششی یا فاصله کم تنش تسلیم، دلیل «معادل بودن» دو محصول نیست. دامنه استاندارد، روش تولید، بازرسی، آزمون، مارکینگ و الزامات سفارش نیز بخشی از انطباق هستند.
API 5L Grade B دقیقاً چه چیزی را مشخص میکند؟
API Spec 5L برای لولههای فولادی خط انتقال تدوین شده و الزامات مربوط به مواد، ساخت، آزمون، بازرسی، مارکینگ و قابلیت ردیابی را پوشش میدهد. API در ژوئن ۲۰۲۶ ویرایش ۴۷ این Specification را منتشر کرد؛ بنابراین در سفارشهای جدید، نوشتن شماره ویرایش سند فنی میتواند از ابهام قراردادی جلوگیری کند.
Grade B در خانواده API 5L با نام L245 نیز شناخته میشود؛ عدد ۲۴۵ به حداقل تنش تسلیم بر حسب MPa اشاره دارد. این گرید میتواند در مسیرهای ساخت بدون درز یا جوشی ارائه شود، به شرط آنکه مسیر ساخت و سایر الزامات با Specification و سفارش پروژه همخوان باشد. اگر تصمیم شما به تفاوت روش تولید وابسته است، تفاوت لوله بدون درز و درزدار را جداگانه بررسی کنید.
PSL ۱ و PSL ۲ را با «گرید» اشتباه نگیرید
PSL مخفف Product Specification Level است و سطح الزامات محصول را در API 5L مشخص میکند. Grade B میتواند با PSL ۱ یا PSL ۲ سفارش داده شود، اما PSL ۲ نام یک گرید قویتر نیست. جزئیات کنترل شیمیایی، حدود خواص مکانیکی، آزمونها، ردیابی و الزامات سرویس باید از همان ویرایش API 5L و مشخصات فنی پروژه خوانده شود.
پس جملههایی مثل «PSL ۲ یعنی لوله پرفشارتر» یا «برای هر سرویس حساس همیشه PSL ۲ کافی است» میانبُرهای قابل اتکایی نیستند. فشار طراحی از مجموعهای از ورودیها بهدست میآید؛ برای منطق محاسباتی آن به راهنمای محاسبه فشار لوله مراجعه کنید.
ASTM A106 Grade B چه جایگاهی دارد؟
ASTM A106/A106M لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش میدهد. نسخه فعال ASTM در زمان بازبینی این مقاله A106/A106M-۲۶ است و دامنه اعلامشده آن NPS ۱/۸ تا NPS ۴۸ را در بر میگیرد؛ ضخامتهای اسمی متعارف نیز با ASME B36.10M مرتبطاند.
Grade B یکی از سه گرید A106 است. دادههای فنی سازندگان و جداول ASTM برای A106 Grade B حداقل تنش تسلیم ۲۴۰ MPa و حداقل استحکام کششی ۴۱۵ MPa را نشان میدهند. اما همین دو عدد برای انتخاب کافی نیستند؛ پروژه ممکن است درباره عملیات حرارتی، تستها، NDE، ابعاد، تلرانس، الزامات تکمیلی یا کد طراحی شروط بیشتری داشته باشد.
اگر مسئله شما بهجای API 5L، انتخاب میان دو Specification متداول ASTM است، مقاله مقایسه ASTM A106 و A53 مرزهای آن دو استاندارد را دقیقتر بررسی میکند.
آیا تفاوت ترکیب شیمیایی، انتخاب را تعیین میکند؟
ترکیب شیمیایی مهم است، اما نباید با یک جدول ثابت و بدون توجه به PSL، روش ساخت و ویرایش استاندارد خلاصه شود. A106 Grade B حدود شیمیایی مشخص خود را دارد و در منابع فنی سازندگان برای آن حداقل سیلیسیم نیز درج میشود. در API 5L، حدود شیمیایی با گرید، PSL، روش ساخت و الزامات ویژه سرویس گره خورده است و ویرایش ۴۷ نیز تغییراتی در برخی الزامات شیمیایی و سرویسهای خاص وارد کرده است.
برای خرید واقعی، راه قابل اتکاتر این است که بهجای تطبیق یک جدول اینترنتی، مشخصات شیمیایی Heat واقعی را در MTC با سند سفارش مقایسه کنید. اگر در خواندن این مدرک ابهام دارید، راهنمای MTC و Heat Number مسیر کنترل سند تا محصول را توضیح میدهد.
چه زمانی API 5L Gr.B و A106 Gr.B میتوانند هر دو روی یک لوله باشند؟
Dual Certification زمانی معنی دارد که یک محصول واحد واقعاً تمام الزامات موردنیاز هر دو Specification را برآورده کند و این موضوع در مدارک و مارکینگ قابل ردیابی باشد. در چنین حالتی ممکن است روی MTC یا مارک محصول هر دو نام دیده شود. اما برعکس آن درست نیست: هر API 5L Grade B الزاماً A106 Grade B نیست و هر A106 Grade B نیز خودبهخود تمام الزامات یک سفارش API 5L را پوشش نمیدهد.
برای ارزیابی Dual Certification این چهار سؤال را بهترتیب بررسی کنید:
- آیا روش ساخت محصول با هر دو Specification سازگار است؟ A106 بدون درز است؛ پس یک API 5L جوشی نمیتواند با تغییر نام به A106 تبدیل شود.
- آیا Grade و خواص مکانیکی Heat موردنظر در هر دو سند قبول میشوند؟
- آیا شیمی، آزمونها، ابعاد، تلرانسها و الزامات تکمیلی سفارش در هر دو مسیر پاس شدهاند؟
- آیا MTC، Heat Number و مارکینگ محصول ارتباط قابل ردیابی و بدون تناقض دارند؟
کدام را انتخاب کنیم؟ یک مسیر تصمیم کاربردی
بهجای نسخههای کلی مثل «خط انتقال = API» یا «دمای بالا = A106»، مسیر زیر خطای کمتری دارد:
| سؤال تصمیم | اگر پاسخ بله است |
|---|---|
| آیا Specification پروژه صریحاً API 5L را خواسته است؟ | Grade، PSL، روش ساخت، ویرایش و الزامات سرویس را دقیقاً طبق همان سند سفارش دهید. |
| آیا Specification پروژه صریحاً ASTM A106 را خواسته است؟ | Grade، ابعاد، ضخامت و الزامات تکمیلی A106 را حفظ کنید؛ جایگزینی با API را بدون تأیید مهندسی انجام ندهید. |
| آیا پروژه الزام بدون درز دارد؟ | روش ساخت را صریح بنویسید. API 5L بهتنهایی به معنی مانیسمان نیست. |
| آیا محصول Dual Certified پیشنهاد شده است؟ | هر دو Specification را در MTC، Heat Number، مارکینگ و نتایج آزمون تطبیق دهید. |
| آیا فقط Schedule یا ضخامت معلوم است؟ | هنوز Grade/Specification انتخاب نشده است. راهنمای Schedule و ردهبندی لوله را برای تفکیک ضخامت از متریال ببینید. |
چکلیست RFQ برای جلوگیری از ابهام در سفارش
برای اینکه عبارت «Grade B» در پیشفاکتور یا سفارش خرید چند معنا پیدا نکند، حداقل این موارد را مکتوب کنید:
- Specification و ویرایش: API Spec 5L یا ASTM A106/A106M و شماره ویرایش موردنیاز پروژه.
- Grade: Grade B یا گرید دیگری که طراحی تعیین کرده است.
- PSL: فقط برای API 5L، اگر پروژه PSL مشخصی را الزام کرده است.
- روش ساخت: SMLS یا روش جوشی مجاز؛ به نام استاندارد اکتفا نکنید.
- ابعاد: NPS یا OD، ضخامت اسمی یا Wall Thickness و در صورت استفاده Schedule.
- طول و نوع انتها: مطابق نقشه، BOM یا Specification پروژه.
- سرویس ویژه: هر الزام مربوط به دمای طراحی، محیط خورنده، Sour Service، چقرمگی، NDE یا آزمون تکمیلی باید صریح باشد.
- مدارک: نوع گواهی موردنیاز، Heat Number، نتایج آزمونها و سطح ردیابی را از قبل تعریف کنید.
این چکلیست جایگزین Specification پروژه نیست؛ هدفش این است که فروشنده، خریدار و بازرس درباره یک محصول واحد صحبت کنند.
پنج خطای رایج در مقایسه Grade B
- برابر دانستن دو Grade B فقط بهخاطر استحکام نزدیک: خواص مکانیکی تنها بخشی از انطباق هستند.
- فرض اینکه API 5L حتماً درزدار یا حتماً مانیسمان است: این Specification چند مسیر ساخت را پوشش میدهد.
- تبدیل PSL ۲ به یک «رده فشار»: PSL سطح الزامات محصول است، نه فشار مجاز مستقل.
- انتخاب بر اساس Schedule: Schedule ضخامت را توصیف میکند و جای Grade، Specification یا محاسبه طراحی را نمیگیرد.
- قبول Dual Certification بدون سند: نوشته روی پیشفاکتور کافی نیست؛ MTC و ارتباط Heat Number با خود لوله باید بررسی شود.
سوالات رایج
آیا API 5L Grade B و ASTM A106 Grade B معادل هستند؟
خیر، معادل خودکار نیستند. خواص مکانیکی پایه آنها نزدیک است، اما حوزه Specification، روشهای مجاز ساخت، سطح الزامات و مدارک متفاوت است. جایگزینی باید با اسناد طراحی و تأیید فنی پروژه سازگار باشد.
آیا API 5L Grade B همان L245 است؟
در نامگذاری متریک API/ISO، Grade B با L245 شناخته میشود و عدد ۲۴۵ به حداقل تنش تسلیم بر حسب MPa اشاره دارد.
آیا A106 Grade B برای هر سرویس دمای بالا انتخاب درست است؟
A106 برای لوله فولاد کربنی بدون درز در سرویس دمای بالا تدوین شده است، اما انتخاب نهایی هنوز به دمای طراحی، فشار، کد طراحی، خوردگی، ضخامت، تنش مجاز و سایر الزامات پروژه وابسته است. یک آستانه دمایی ثابت را نمیتوان بهعنوان قانون عمومی جایگزین طراحی کرد.
اگر روی MTC هر دو API 5L Gr.B و A106 Gr.B نوشته شده باشد، کافی است؟
این یک نشانه مهم است، اما کافی نیست. باید Heat Number، روش ساخت، خواص مکانیکی، شیمی، آزمونها، ابعاد و سایر الزامات سفارش نیز با هر دو Specification و مدارک پروژه تطبیق داده شوند.
جمعبندی: Grade B را همیشه همراه با Specification بخوانید
برای تصمیم درست، عبارت «Grade B» را هیچوقت جدا از استاندارد محصول نبینید. API 5L Grade B/L245 برای خانواده Line Pipe تعریف شده و میتواند بدون درز یا جوشی باشد؛ ASTM A106 Grade B برای لوله فولاد کربنی بدون درز در سرویس دمای بالا تعریف شده است. نزدیک بودن حداقل استحکامها میتواند Dual Certification را در برخی محصولات ممکن کند، اما جایگزینی را خودکار نمیکند.
اگر هدف شما انتخاب یا استعلام لوله بدون درز است، پس از تثبیت Specification، Grade، ابعاد و مدارک فنی میتوانید مشخصات خانواده لوله مانیسمان را نیز بررسی کنید. مبنای خرید باید همان مشخصات مکتوب پروژه و مدارک قابل ردیابی محصول باشد.
